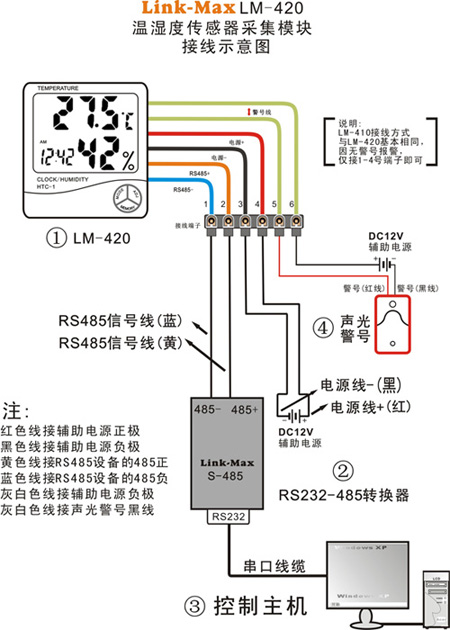

数字温湿度传感器接线方式及说明—Link-Max提供!

已有 1513 次阅读  2009-12-04 14:25   标签温湿度传感器  温湿度采集器

LM-400不带显示屏的网络型温度湿度采集模块(自带传感器)
LM-410带显示屏的网络型温度湿度采集模块(自带传感器)
LM-420带显示屏的网络型温度湿度采集独立报警模块(自带传感器,可独立控制声光报警器)

LM-400、LM-410、LM-420是一种新型的温度或温湿度采集模块,利用它可以实现现场温度值、相对湿度值的采集,同时利用其自身的RS-485总线串行通信接口可以方便地和机房监控主机或其他工控主机进行联网。

工作于-40℃~85℃工业级温湿度采集模块,按显示方式分,有不带LCD显示屏(LM-400)和带LCD显示屏(LM-410、LM-420)两类,按报警方式分有不带独立报警(LM-400、LM-410)和带独立报警(LM-420)两类。采集温度范围为-40℃~+85℃,精度0.1℃;相对湿度范围0~100%,精度0.5% 。

LM-400、LM-410、LM-420温湿度采集模块可通过隔离的485通讯接口与RS-485局域控制网组网连接,RS-485最多允许32个温湿度采集模块挂在同一总线上,但如采用Link-Max的RS-485中继器,则可将多达256个温湿度采集模块连到同一网络,且最大通信距离为1200m。在将温湿度采集模块安装入网前,应对其进行配置,并首先应将模块的波特率与网络的波特率设为一致,同时应分别设置温湿度采集模块为不同的地址,防止各温湿度采集模块的地址冲突。

将温湿度采集模块正确连接后,主机发出读数据命令即可使温湿度采集模块将数据送回主机。温湿度采集模块内的数据每秒钟更新一次,并周期性地更新LCD显示屏的显示数据。

LM-400用于不需要显示的场合,如户外ATM机柜,LM-410用于不需要现场独立报警的场合,如有主机控制的安防工程;LM-420是功能最多的型号,除可完成温度采集、湿度采集外,还可以预先设置温度、湿度的上下限报警值,当环境参数超过该设定值时,机内蜂鸣器立即响起报警声,同时LM-420机内的继电器吸合,可以用来控制一个声光报警器(警号),不用主机也可实现自主报警,让现场管理人员第一时间地作出应对措施。

LM-400、LM-410、LM-420智能温湿度采集模块是一种具有广泛应用前景的全数字化温湿度采集模块,使用该模块可使计算机房的环境监控变得十分容易,监控主机可方便地进行机房的各重要区块(如刀片服务器机柜、路由器机柜、网络交换机机柜、UPS配电柜)的温湿度数据采集,同时简化了整个机房监控系统,而机房监控系统的可靠性也得到了提高。因此,该模块在机房监控系统、电力系统和工业自动化等领域获得广泛的应用,具有极优的性价比。

性能参数

  • 输入响应时间(模块内数据更新率)为1秒同步测量
  • 1路隔离的485, MODBUS RTU通讯协议
  • 采用RS-485二线制输出接口时,具有+15kV的ESD保护功能
  • 速率(bps)可在1200、2400、4800、9600、19200、38400、57600、115200中选择
  • 可选的双协议通讯功能,客户可要求具有ASCII码格式或十六进制格式通讯协议(仅LM-420)
  • 当指令为ASCII码格式时,适合于微机编程接口;指令为十六进制格式时,适合于单片机编程接口(仅LM-420)
  • 可设置的温度湿度上下限报警功能(仅LM-420)
  • 可设置的的时间:月、日、时、分、秒、24小时或AM/PM(仅LM-420)
  • 可存储并显示曾经最大最小的温度湿度值,断电保持(仅LM-420)
  • 精度等级:温度为0.2级;湿度为0.5级
  • 供电电源:+7.5~30V
  • 功耗小于0.1W
  • 工作温度范围为-40℃~+85℃
  • 存贮条件为-40℃~+85℃(RH:5%~95%不结露)
  • 体积为106mm×98mm×22mm
  • 安装方式:壁挂式安装孔;内置斜撑支架也可桌面摆放
