（一）螺纹连接件的材料

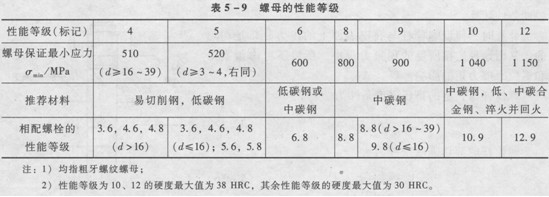

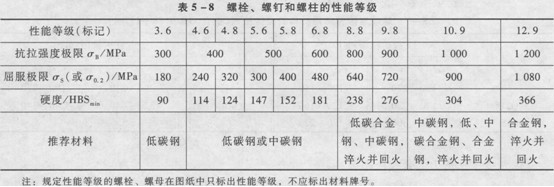

　    国家标准规定螺纹连接件按材料的力学性能分出等级（简示于表5 -8、表5-9，详见GB/T3098.1-2000和CB/T 3098. 2-2000）。螺栓、螺柱、螺钉的性能等级分为10级，从3.6到12.9。小数点前的数字代表材料的抗拉强度极限的1/100（盯B/100），小数点后的数字代表材料的屈服极限（盯。或盯。，。）与抗拉强度极限（UB）之比值（屈强比）的10倍（lOuS/uB）。例如性能等级4.6，其中4表示材料的抗拉强度极限为400 MPa，6表示屈服极限与抗拉强度极限之比为0.6。螺母的性能等级分为7级，从4到12。数字粗略表示螺母保证（能承受的）最小应力仃mi。的1/100（盯mi。／100)。选用时，须注意所用螺母的性能等级应不低于与其相配螺栓的性能等级。
　    适合制造螺纹连接件的材料品种很多，常用材料有低碳钢（Q215、10钢）和中碳钢（Q235、35钢、45钢）。对于承受冲击、振动或变载荷的螺纹连接件，可采用低合金钢、合金钢，如15Cr、40Cr、30CrMnSi等。标准规定8.8和8.8级以上的中碳钢、低碳或中碳合金钢都须经淬火并回火处理。对于特殊用途（如防锈蚀、防磁、导电或耐高温等）的螺纹连接件，可采用特种钢或铜合金、铝合金等，并经表面处理（如氧化、镀锌钝化、磷化、镀镉等）。

    普通垫圈的材料，推荐采用Q235、15钢、35钢，弹簧垫圈用65Mn制造，并经热处理和表面处理。
    （二）螺纹连接件的许用应力

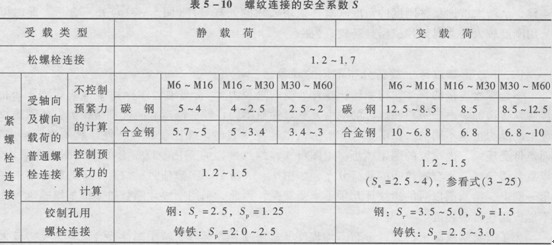

 　   螺纹连接件的许用应力与载荷性质（静、变载荷）、装配情况（松连接或紧连接）以及螺纹连接件的材料、结构尺寸等因素有关。螺纹连接件的许用拉应力按下式确定
